金屬管浮子流量計原理與結構
點擊次數：4364 發布時間：2021-03-16 09:07:04

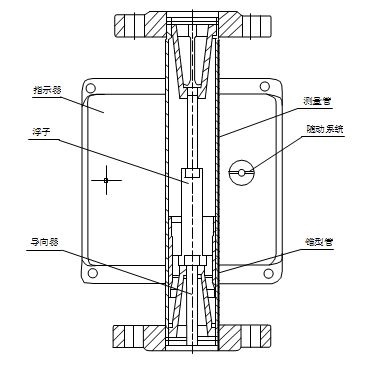

金屬管浮子流量計結構
LZ列金屬管浮子流量計主要由兩大部分組成：測量管和KMD指示器。測量管包括錐管或孔板、導向 器、止動器、浮子等部件，指示器包括磁隨動系統、指 針、刻盤、線路等組件。

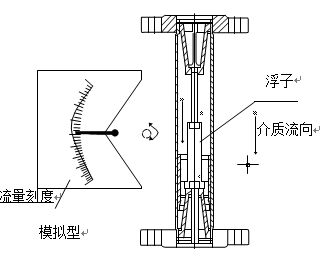

金屬管浮子流量計工作原理
被測介質自下而上流經測量管浮子上下端產生差壓 形成上升力，當浮子所受上升力大于浸在流體中浮子重 量，浮子便上升，環隙面積隨之增大，環隙處流體流速 訊速下降，浮子上下端差壓降代，作用于浮子的上升力 隨著減小，直到上升力與浸在流體中浮子重量平衡時， 浮子便穩定在某一位置，浮子位置的高低即對應著被測 介質流量的大小。
浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子 的移動而變化。
a.對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此 時流量大小。
b.對于智能型，由智能型指示器中的隨動磁鋼與浮子的 內磁耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一 個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾 波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來 顯示出瞬時流量及累積流量大小。
金屬管浮子流量計主要特點
1、適用于小口徑和低流速介質流量測量
2、工作可靠，維護量小，壽命長
3、對于直管段要求不高
4、較寬的流量比10：1
5、雙行大液晶顯，可選現場瞬時/累計流量顯示，可帶背光
6、單軸靈敏指示
7、非接觸磁耦合傳動
8、全金屬結構，適于高溫、高壓和強腐蝕性介質
9、可用于易燃、易爆危險場合
10、可選二線制、電池、交流供電方式
11、多參數標定功能
12、帶有數據恢復，數據備份及掉電保護功能
